«Заводская чертежная»

Черчение является уникальным графическим языком человеческой культуры.

Появление чертежей было связано с практической деятельностью человека- строительством укреплений, городских построек.

Первые упоминания о русских чертежах относятся к середине ХVIв. Значительного расцвета достигла русская графика во времена Петра I.

Известны наброски первой в мире универсальной паровой машины выдающегося русского изобретателя XVIIIв. И.И. Ползунова. Интересны схемы установки для непрерывной перегонки нефти, выполненные в XIX в. гениальным русским ученым Д.И. Менделеевым. Он иллюстрирует не только высоки уровень развития инженерной графики в России, но и не менее высокий уровень технической мысли. На чертежах XVIIIв.- первой половины XIXв. появляется масштаб. С этого времени до 30-х годов большинство чертежей раскрашивалось.

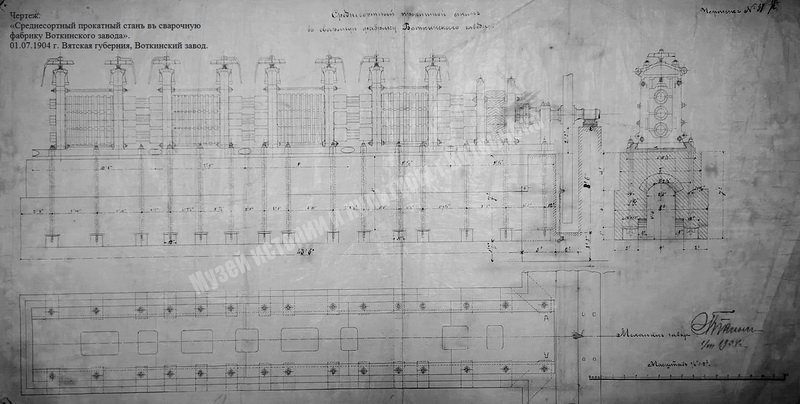

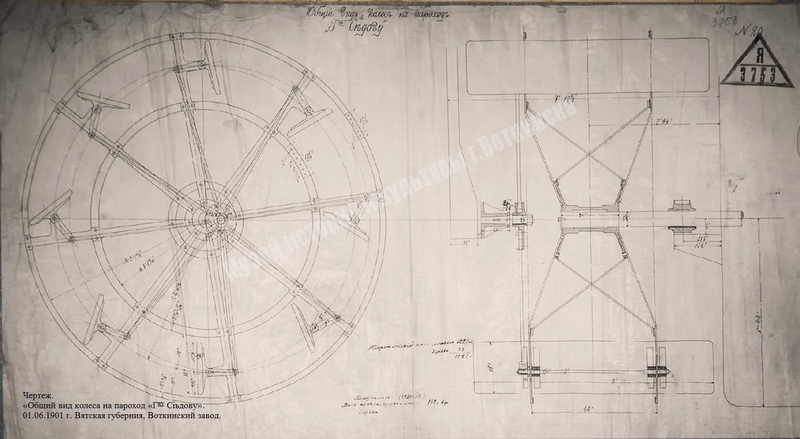

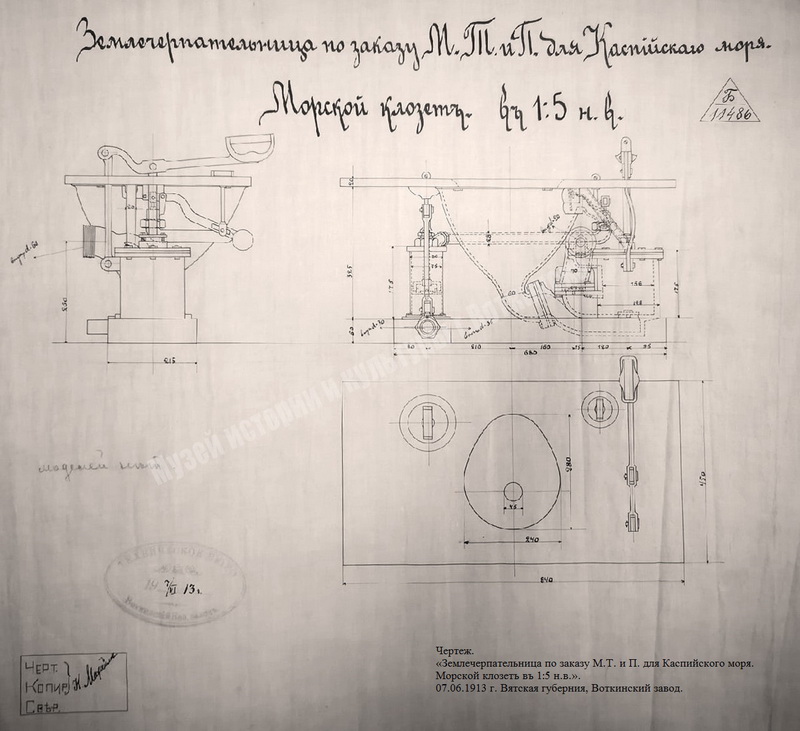

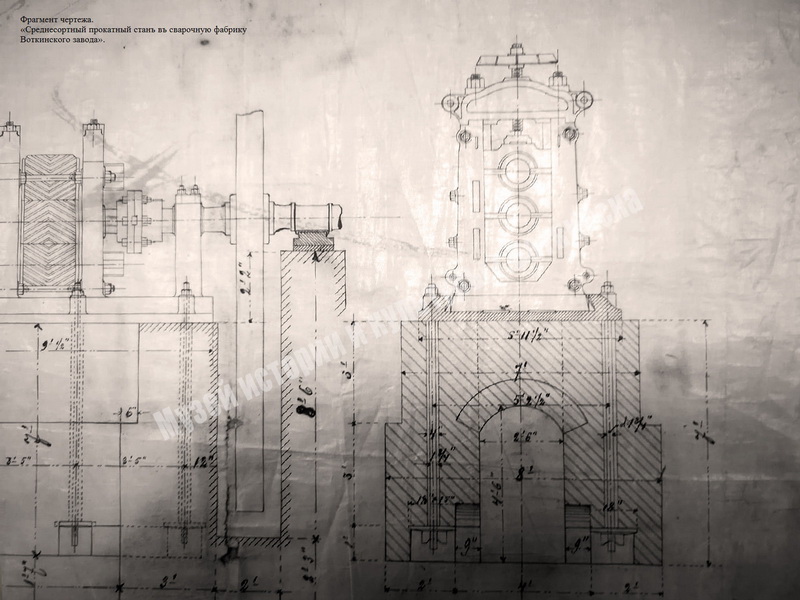

В Музее истории и культуры г.Воткинска хранятся чертежи станков и судов, выполненных на Воткинском заводе в конце XIX- начале XX века.

Нужно отметить, что чертежи выполнены на матерчатой кальке, на нескольких из них поставлена личная печать и подпись воткинского судостроителя Захара Васильевича Сумарокова.

В России первое промышленное производство кальки было налажено в Петергофе на первой казенной фабрике в 1816г.

По воспоминаниям старожилов в годы ВОВ 1941-1945гг. кальку вымачивали и шили из нее наволочки на подушки.

По данным чертежам можно судить об уровне грамотности служащих и рабочих Воткинского завода того времени.
